智能

■ 利用各种先进的技术实现开关设备状态在线监测与控制，提供准确实时的数据。

■ 提 供 RS485 通 信 接 口、Modbus-RTU 通讯协议的智能解决方 案，适配协议转换器， 便能以 IEC61850 通过以太网上传至集控站，轻松了解运行中的开关设备状态。

安全

■ 基于全电机驱动系统可远程进行开关 柜的各种运行操作，保障操作人员的人身安全。

■ 对开关柜主回路关键点运行温度和接地开关、断路器关键参数进行实时监测， 状态可视化，早期发现潜在故障，有助于诊断和分析，提高设备运行安全稳定性。

可靠

■ 以VDF-12断路器为平台。

■ 开关设备、在线监测系统通过了一系列的严苛试验，符合NB/T42044基本技术规定，其设计满足开关设备实际运行环境的要求。

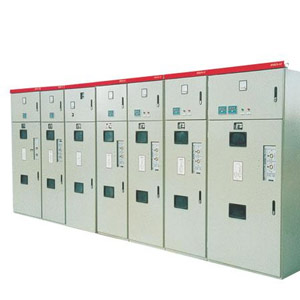

●中压智能化三位一体，VDF-12（i）智能化中压断路器，KYN28A-12（i）开关柜，及智能视窗监测装置

●安全牢靠的全电机驱动系统（底盘车、接地开关）

●设计先进的温度监测和丰富的断路器特性参数监测

●便捷的生产模式，适用于各类中置式金属开关柜，产品易于升级换代

●突破维护理念，“定期维护”演变为“状态维护”，可以降低维护成本

●符合NB/T 42044，是中压开关柜领域较先进的智能化解决方案

关键特点

●监测各个线圈和储能马达

●状态在线监测，包括合、分闸线圈电流、开关位置状态、断路器动作次数。机械特性在线监测，包括合、分闸时间，合、分闸速度，开距，超程

●应用霍尔传感器，非介入式电压电流测量

●智能化信息与断路器的操作与控制、保护无关，不干涉断路器的正常使用

●信息可上传到智能视窗监测装置、显示模块，再上传到后台系统

●位移传感器安装于机构内部，与断路器主拐臂可靠联接

●外观同标准VD4一样，保障互换性

●手车梅花触指的温度
●母排搭接面的温度，适于60~120母排捆扎
●出线电缆头搭接处的温度(可选)
●低压室环境温度(可选)
●可监测每个柜内16个温升点
●一体化智能触臂、母排卡扣式更容易安装

高可靠性>>
●互感器自取电和磁饱和技术
●一体化的智能触臂嵌入式设计，不影响柜内绝缘和电场分布
●比较可靠的无线射频技术，无线传输温度信号，保障接收单元与高压侧彻底隔离
●测温范围0~150°C，持续运行温度承受能力125°C
●电磁兼容EMC特性好

●智能控制和保护断路器的电动操作手车

高安全性>>
●工艺牢靠的卧式电机和涡轮蜗杆传动链
●智能电机控制和过载、堵转保护系统实现高可靠性
●电动、手动模式可在任何工况下自由切换，方便、可靠
●1000次寿命试验，证明相当可靠

●智能控制和保护电动操作的接地开关

高安全性>>
●高工艺水平的涡轮蜗杆传动链
●智能电机控制和过载、堵转保护系统实现高可靠性
●电动、手动模式可在任何工况下自由切换，方便、可靠
●1000次寿命试验，证明相当可靠

●七寸真彩液晶显示屏，人机界面友好，操作简易
●支持标准的MODBUS通讯协议， 标准的RS 485通讯接口， 可上传到后台终端，实现对设备的数据采集和监控
●可组网获得各个监测点的温度，并实现超温报警。
●监控、显示功能强大
●可电动操作底盘车、接地开关
●可实现超温报警、自动排风、低温或感湿加热、视频等功能
